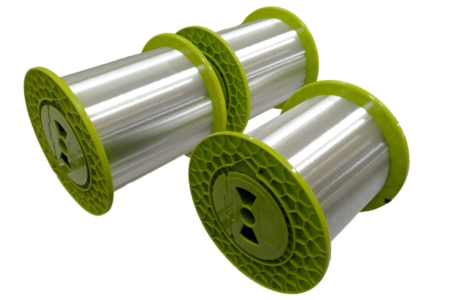

特恩驰（南京）光纤有限公司的亿波TM+ 特微TM G.652.D 200µm单模光纤基于优化的涂覆层设计，光纤玻璃部分尺寸和目前广泛使用的常规外径245μm光纤相同，在涂覆直径大幅下降的情况下，仍能保持与 ITU-T G.652.D和IEC 60793-2-50 B1.3传统涂覆直径245μm光纤相同卓越的光学和传输性能、机械和环境性能并与之全面兼容，适用于1260nm-1625nm全波段的传输系统。
这种全谱光纤具有无水峰、低衰减、低色散和低偏振模色散（PMD）、优秀的衰减均匀性、优越稳定的几何尺寸控制。
TFO亿波TM+ 特微TM G.652.D 200µm单模光纤可以显著减小光缆直径，降低光缆敷设安装成本并提高管道利用率, 节约资源， 广泛应用于大芯数光缆、微缆等。
|

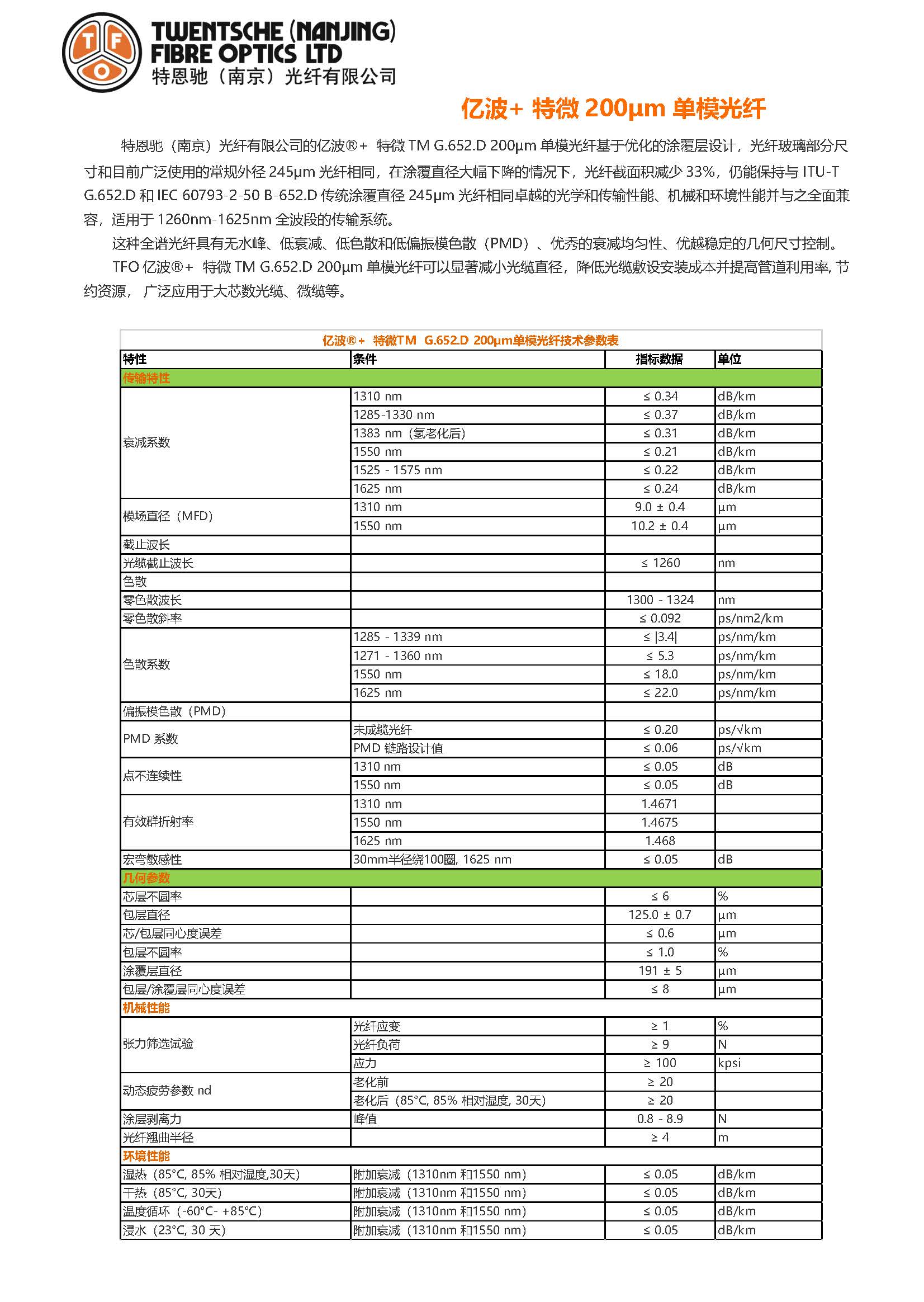

亿波TM+ 特微TM G.652.D 200µm单模光纤技术参数表 |
|||
|
特性 |
条件 |
指标数据 |
单位 |
|
光学性能 |
|||
|
衰减系数 |
1310 nm |
≤ 0.34 |
dB/km |
|
1285-1330 nm |
≤ 0.37 |
dB/km |
|
|
1383 nm（氢老化后） |
≤ 0.31 |
dB/km |
|
|
1550 nm |
≤ 0.21 |
dB/km |
|
|
1525 - 1575 nm |
≤ 0.22 |
dB/km |
|
|
1625 nm |
≤ 0.24 |
dB/km |
|
|
模场直径（MFD） |
1310 nm |
9.0 ± 0.4 |
µm |
|
1550 nm |
10.2 ± 0.5 |
µm |
|
|
截止波长 |
|
|
|
|
光缆截止波长 |
|
≤ 1260 |
nm |
|
色散 |
|
|
|
|
零色散波长 |
|
1300 - 1324 |
nm |
|
零色散斜率 |
|
≤ 0.092 |
ps/nm2/km |
|
色散系数 |
1285 - 1339 nm |
≤ |3.4| |
ps/nm/km |
|
1271 - 1360 nm |
≤ 5.3 |
ps/nm/km |
|
|
1550 nm |
≤ 18.0 |
ps/nm/km |
|
|
1625 nm |
≤ 22.0 |
ps/nm/km |
|
|
偏振模色散（PMD） |
|
|
|
|
PMD 系数 |
未成缆光纤 |
≤ 0.10 |
ps/√km |
|
PMD 链路设计值 |
≤ 0.06 |
ps/√km |
|
|
点不连续性 |
1310 nm |
≤ 0.05 |
dB |
|
1550 nm |
≤ 0.05 |
dB |
|
|
有效群折射率 |
1310 nm |
1.4671 |
|
|
1550 nm |
1.4675 |
|
|
|
1625 nm |
1.4680 |
|
|
|
几何性能 |
|||
|
芯层不圆率 |
|
≤ 6 |
% |
|
包层直径 |
|
125.0 ± 0.5 |
µm |
|
芯/包层同心度误差 |
|
≤ 0.4 |
µm |
|
包层不圆率 |
|
≤ 0.6 |
% |
|
涂覆层直径 |
|
190 ± 5 |
µm |
|
包层/涂覆层同心度误差 |
|
≤ 8 |
µm |
|
机械性能 |
|||
|
张力筛选试验 |
光纤应变 |
≥ 1 |
% |
|
光纤负荷 |
≥ 9 |
N |
|
|
应力 |
≥ 100 |
kpsi |
|
|
动态疲劳参数 nd |
老化前 |
≥ 20 |
|
|
老化后（85°C, 85% 相对湿度, 30天） |
≥ 20 |
|
|
|
宏弯敏感性 |
30mm半径绕100圈, 1625 nm |
≤ 0.05 |
dB |
|
涂层剥离力 |
峰值 |
1.3 - 8.9 |
N |
|
光纤翘曲半径 |
|
≥ 4 |
m |
|
环境性能 |
|||
|
湿热（85°C, 85% 相对湿度,30天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
干热（85°C, 30天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
温度循环（-60°C- +85°C） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
浸水（23°C, 30 天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
