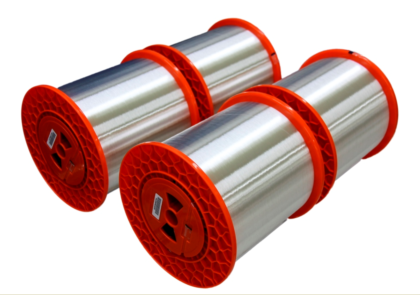

特恩驰（南京）光纤有限公司的远波TM光纤是一款符合 ITU-T G.652.D 标准的单模光纤，这种全谱光纤具备低衰减、低色散和低偏振模色散（PMD），同时其抗弯曲性能超越 ITU-T G.657.A1 标准，9.0µm的模场直径能与前期敷设的普通单模光纤全面兼容。
更低衰减、低色散和低偏振模色散（PMD）能提供更长距离的无中继传输，优越的弯曲性能够降低安装和维护成本，同时能够利于设计更小更轻的光缆，以提高现有管道资源率用率，为新网络建设和现有网络升级奠定了坚实基础。
|
远波TM G.652.D LD 长距离单模光纤技术参数表 |
|||
|
特性 |
条件 |
指标数据 |
单位 |
|
光学性能 |
|||
|
衰减系数 |
1310 nm |
≤ 0.32 |
dB/km |
|
1285-1330 nm |
≤ 0.35 |
dB/km |
|
|
1383 nm（氢老化后） |
≤ 0.29 |
dB/km |
|
|
1490 nm |
≤ 0.22 |
dB/km |
|
|
1550 nm |
≤ 0.18 |
dB/km |
|
|
1525 - 1575 nm |
≤ 0.19 |
dB/km |
|
|
1625 nm |
≤ 0.20 |
dB/km |
|
|
模场直径（MFD） |
1310 nm |
9.0 ± 0.3 |
µm |
|
1550 nm |
10.2 ± 0.4 |
µm |
|
|
截止波长 |
|
|
|
|
光缆截止波长 |
|
≤ 1260 |
nm |
|
色散 |
|
|
|
|
零色散波长 |
|
1300 - 1324 |
nm |
|
零色散斜率 |
|
≤ 0.090 |
ps/nm2/km |
|
色散系数 |
1285 - 1339 nm |
≤ |3.2| |
ps/nm/km |
|
1550 nm |
≤ 17 |
ps/nm/km |
|
|
1625 nm |
≤ 21 |
ps/nm/km |
|
|
偏振模色散（PMD）
|
|
|
|
|
PMD 系数 |
未成缆光纤 |
≤ 0.10 |
ps/√km |
|
PMD 链路设计值 |
≤ 0.04 |
ps/√km |
|
|
点不连续性 |
1310 nm |
≤ 0.05 |
dB |
|
1550 nm |
≤ 0.05 |
dB |
|
|
有效群折射率 |
1310 nm |
1.4671 |
|
|
1550 nm |
1.4675 |
|
|
|
1625 nm |
1.4680 |
|
|
|
几何性能 |
|||
|
芯层不圆率 |
|
≤ 6 |
% |
|
包层直径 |
|
125.0 ± 0.5 |
µm |
|
芯/包层同心度误差 |
|
≤ 0.4 |
µm |
|
包层不圆率 |
|
≤ 0.6 |
% |
|
涂覆层直径 |
|
242 ± 5 |
µm |
|
包层/涂覆层同心度误差 |
|
≤ 8 |
µm |
|
机械性能 |
|||
|
张力筛选试验 |
光纤应变 |
≥ 1 |
% |
|
光纤负荷 |
≥ 9 |
N |
|
|
应力 |
≥ 100 |
kpsi |
|
|
动态疲劳参数 nd |
老化前 |
≥ 20 |
|
|
老化后（85°C, 85% 相对湿度, 30天） |
≥ 20 |
|
|
|
宏弯敏感性 |
30mm半径绕100圈, 1625 nm |
≤ 0.05 |
dB |
|
15mm半径绕10圈, 1550nm |
≤ 0.1 |
dB |
|
|
15mm半径绕10圈, 1625 nm |
≤ 0.3 |
dB |
|
|
10mm半径绕1圈, 1550 nm |
≤ 0.75 |
dB |
|
|
10mm半径绕1圈, 1625 nm |
≤ 1.5 |
dB |
|
|
涂层剥离力 |
峰值 |
1.3 - 8.9 |
N |
|
光纤翘曲半径 |
|
≥ 4 |
m |
|
环境性能 |
|||
|
湿热（85°C, 85% 相对湿度,30天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
干热（85°C, 30天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
温度循环（-60°C- +85°C） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
|
浸水（23°C, 30 天） |
附加衰减（1310nm 和1550 nm） |
≤ 0.05 |
dB/km |
