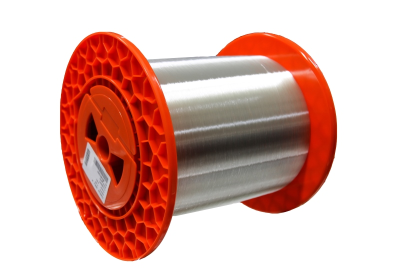

亮睿®+ G.657.A2 单模光纤

       特恩驰南京光纤有限公司的亮睿®+光纤基于优化的折射率分布设计,其性能满足或优于ITU-T G.657.A2IEC 60793-2-50 B6.a2光纤技术规范,并与传统ITU-T G.652.D/IEC 60793-2-50 B1.3光纤全兼容,适用于1260nm-1625nm全波段的传输系统。

       这种全谱光纤具有无水峰、低衰减、低偏振模色散PMD、优秀的衰减均匀性优越稳定的几何尺寸控制、优越的宏弯性能(最小弯曲半径7.5mm,适用于各种结构的光缆,尤其是紧套光缆、皮线光缆等。

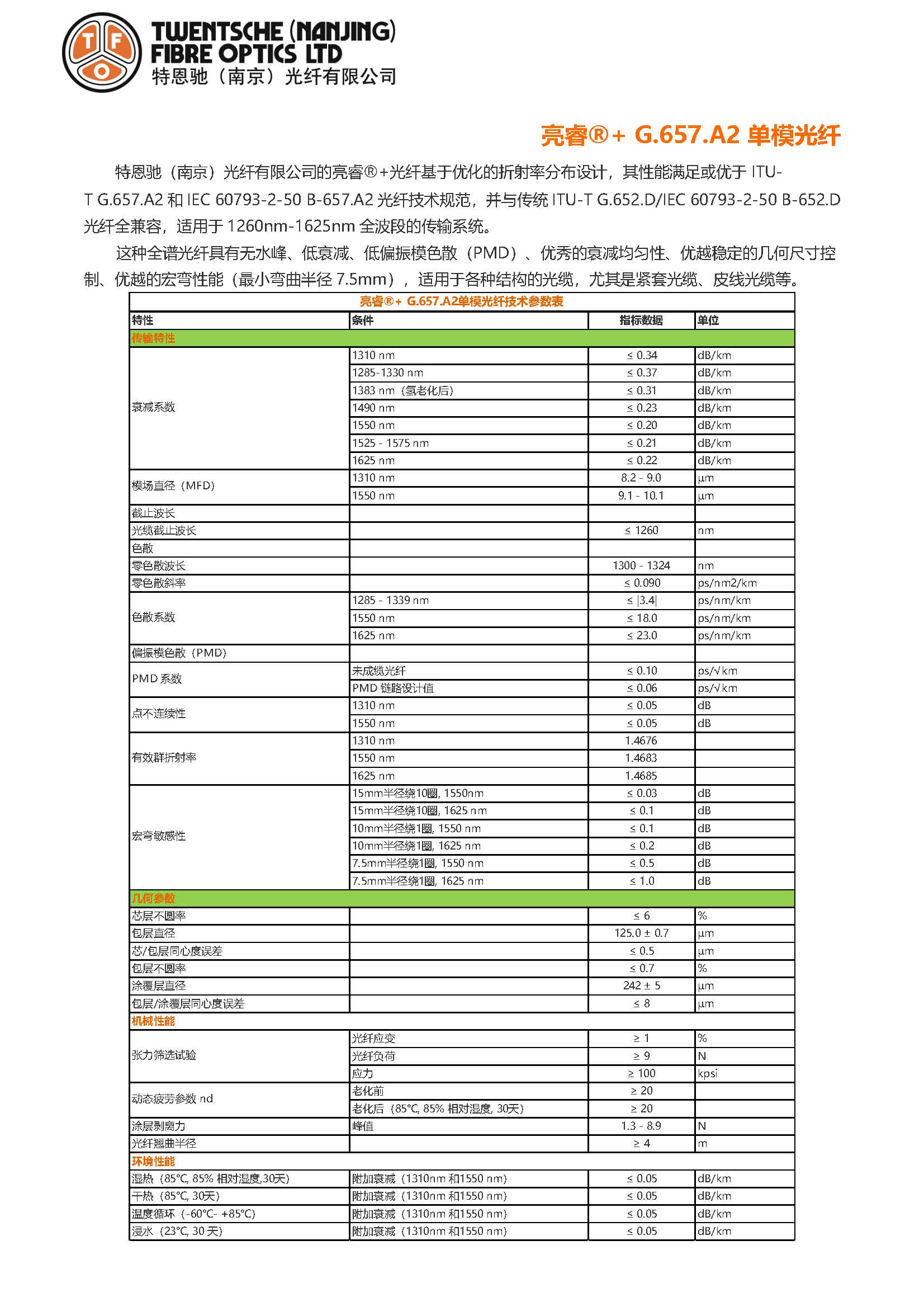

亮睿®+ G.657.A2单模光纤技术参数表

特性

条件

指标数据

单位

光学性能

衰减系数

1310 nm

0.34

dB/km

1285-1330 nm

0.37

dB/km

1383 nm(氢老化后)

0.31

dB/km

1490 nm

0.23

dB/km

1550 nm

0.20

dB/km

1525 - 1575 nm

0.21

dB/km

1625 nm

0.22

dB/km

模场直径(MFD

1310 nm

8.7 ± 0.4

µm

1550 nm

9.9 ± 0.5

µm

截止波长

光缆截止波长

1260

nm

色散

零色散波长

1300 - 1324

nm

零色散斜率

0.090

ps/nm2/km

色散系数

1285 - 1339 nm

|3.4|

ps/nm/km

1550 nm

18.0

ps/nm/km

1625 nm

22.0

ps/nm/km

偏振模色散(PMD

PMD 系数

未成缆光纤

0.10

ps/√km

PMD 链路设计值

0.06

ps/√km

点不连续性

1310 nm

0.05

dB

1550 nm

0.05

dB

有效群折射率

1310 nm

1.4676

1550 nm

1.4683

1625 nm

1.4685

几何性能

芯层不圆率

6

%

包层直径

125.0 ± 0.5

µm

/包层同心度误差

0.5

µm

包层不圆率

0.7

%

涂覆层直径

242 ± 5

µm

包层/涂覆层同心度误差

8

µm

机械性能

张力筛选试验

光纤应变

1

%

光纤负荷

9

N

应力

100

kpsi

动态疲劳参数 nd

老化前

20

老化后(85°C, 85% 相对湿度, 30天)

20

宏弯敏感性

15mm半径绕10, 1550nm

0.03

dB

15mm半径绕10, 1625 nm

0.1

dB

10mm半径绕1, 1550 nm

0.1

dB

10mm半径绕1, 1625 nm

0.2

dB

7.5mm半径绕1, 1550 nm

0.2

dB

7.5mm半径绕1, 1625 nm

0.5

dB

涂层剥离力

峰值

1.3 - 8.9

N

光纤翘曲半径

4

m

环境性能

湿热(85°C, 85% 相对湿度,30天)

附加衰减(1310nm 1550 nm

0.05

dB/km

干热(85°C, 30天)

附加衰减(1310nm 1550 nm

0.05

dB/km

温度循环(-60°C- +85°C

附加衰减(1310nm 1550 nm

0.05

dB/km

浸水(23°C, 30 天)

附加衰减(1310nm 1550 nm

0.05

dB/km
